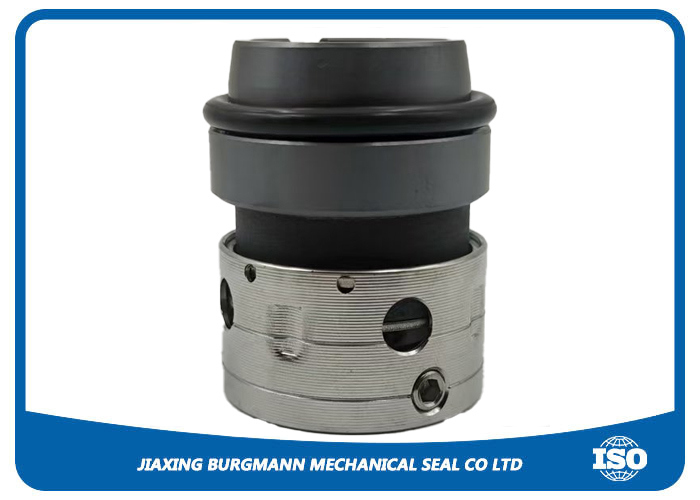

59U Многопружинное торцевое уплотнение
Описание продукта
Многопружинное торцевое уплотнение 59U - это механическое уплотнение, предназначенное для применения в центробежных и роторных насосах. Оно имеет многопружинную конструкцию, которая обеспечивает равномерное распределение осевого давления и стабильную работу в различных условиях эксплуатации, включая радиальное биение вала и вибрацию. Эта конструкция способствует постоянному контакту уплотнительных поверхностей и улучшенному отводу тепла. Уплотнение разработано для работы с различными средами, включая воду, технологические жидкости и слабые абразивы, в пределах указанных значений давления и температуры. Типичные конструкционные материалы включают коррозионностойкие компоненты, такие как карбид кремния или карбид вольфрама для уплотнительных поверхностей, и эластомеры, такие как FKM или EPDM, для вторичного уплотнения. Оно подходит для стандартного промышленного насосного оборудования в химической, нефтехимической и общей промышленности.
Механическое уплотнение: JG 59U
Основные характеристики
| Размер вала |
14~100 мм |
| Давление |
≤1,7 МПа |
| Температура |
-20℃~200℃ |
| Скорость вращения |
≤ 25 м/с |
| Среда |
Вода, масло и значение pH сточных вод 6,5~8 |
| Профиль |
одинарное уплотнение/неуравновешенное/независимое от направления вращения/соответствует EN12756 (DIN24960)
Это механическое уплотнение серии разработано с многопружинной структурой, имеет компактную структуру, небольшой осевой размер и надежную герметичность. Широко используется в масле, воде, органических растворителях и других слабокоррозионных средах.
|
Материал механического уплотнения JG 59u
- Неподвижное кольцо: (Керамика/SIC/TC)
- Вращающееся кольцо: (Углерод/SIC)
- Вторичное уплотнение: (NBR/EPDM/)
- Фиксатор: (SUS304/SUS316)
- Пружина: (SUS304/SUS316)
- Держатель пружины: (SUS304/SUS316)
Применение
JG 59U/58U используется в насосах для чистой воды, канализационных насосах, погружных насосах и химических насосах, которые применяются для масла, воды и слабокоррозионных растворов.
- Насосы для химической обработки
- Нефтехимические и нефтеперерабатывающие насосы
- Насосы для нефтегазовых процессов
- Общие промышленные системы водоснабжения и охлаждения
- Фармацевтические и пищевые насосы (с совместимыми материалами)
- Судовое и морское насосное оборудование
- Насосы для орошения и очистки воды
- Насосы HVAC и циркуляционные насосы
- Насосы для шламов и слабоабразивных сред
Упаковка и доставка
Детали упаковки:
- Уплотнение завернуто в полиэтиленовую пленку
- Поместите уплотнение внутрь белой коробки
- Поместите белую коробку внутрь картонной коробки
- Размер коробки: 30*30*28 см
Часто задаваемые вопросы
В1: Каково основное конструктивное преимущество многопружинного торцевого уплотнения 59U?
О1: Его многопружинная конструкция обеспечивает более постоянное усилие прижатия и лучшую устойчивость к несоосности вала и вибрации по сравнению с однопружинными уплотнениями.
В2: В каких типах насосов обычно применяется многопружинное торцевое уплотнение 59U?
О2: Оно обычно применяется в химических технологических насосах стандарта ANSI, камерах уплотнений API 682 и других центробежных насосах общего назначения в различных отраслях промышленности.
В3: Какие стандартные варианты материалов уплотнительных поверхностей доступны для многопружинного торцевого уплотнения 59U?
О3: Стандартные варианты часто включают карбид вольфрама против карбида кремния и карбид кремния против карбида кремния, выбор которых зависит от конкретной жидкости и условий эксплуатации.
В4: Как многопружинное торцевое уплотнение 59U работает в абразивных средах?
О4: С соответствующими парами твердых материалов уплотнительных поверхностей, такими как карбид кремния против карбида кремния, уплотнение 59U может обрабатывать слабоабразивные суспензии, хотя для тяжелых условий эксплуатации могут быть рекомендованы планы внешней промывки.
В5: Подходит ли многопружинное торцевое уплотнение 59U для высокотемпературных применений?
О5: Да, при оснащении высокотемпературными эластомерами или металлическими сильфонами и соответствующими материалами уплотнительных поверхностей, оно может работать в повышенных температурных диапазонах, в зависимости от конкретных конфигураций модели.
В6: Может ли многопружинное торцевое уплотнение 59U быть сконфигурировано для двухрядных уплотнений?
О6: Да, картридж уплотнения 59U может быть спроектирован как двойное (или двойное) уплотнение под давлением для работы с летучими, опасными или нулевыми выбросами.
