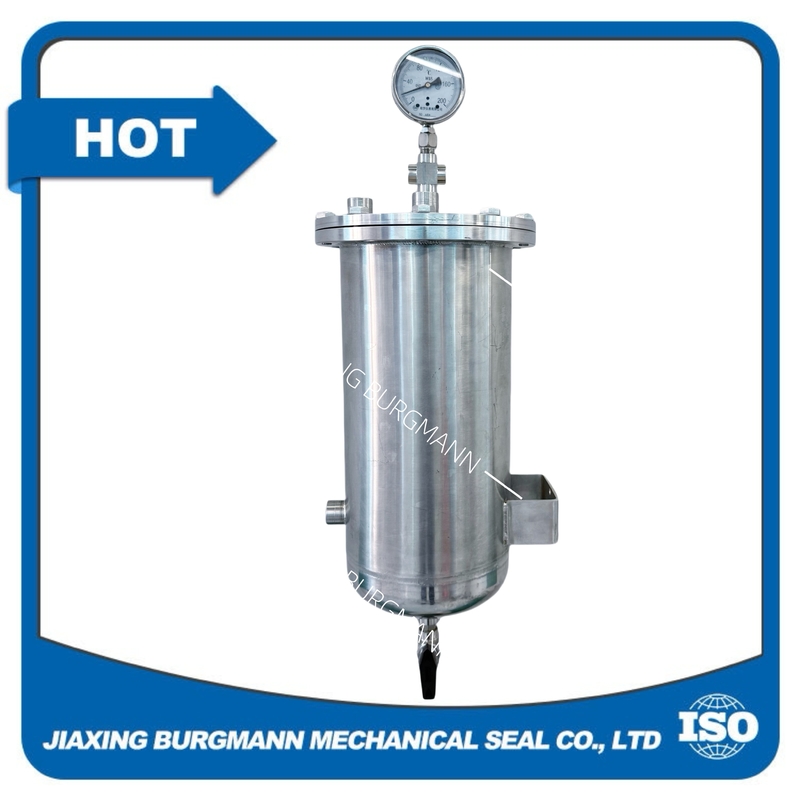

304/316 API План 53 Механическая уплотнительная вспомогательная система для промышленности

План ПИ 53 механическая вспомогательная система уплотненияпредназначен для двойных механических уплотнений под давлением, которые обеспечивают чистую, охлажденную барьерную жидкость при давлении выше, чем в камере уплотнения насоса, чтобы обеспечить нулевые выбросы процессуальных жидкостей.Он включает в себя в основном следующие три подтипа:

- План API 53A: Он использует внешний газовый изоляционный резервуар для подачи чистой изоляционной жидкости в герметическую камеру.и давление изоляционной жидкости регулируется внешним газовым регуляторомДавление внешней уплотнительной камеры должно быть на 0,14 - 0,17 МПа выше, чем у уплотненной среды.но газ под давлением напрямую действует на жидкость изоляции, что может привести к растворению газа в жидкости и повлиять на работу уплотнителя.

- План 53B API: он нагнетает систему циркуляции герметической жидкости через устройство повышения давления типа мочевого пузыря, а затем циркулирует через насос.тепло удаляется воздушным или водяным охлаждениемУстройство повышения давления в мочевом пузыре обеспечивается внутренним надувным мочевым пузырем.и может компенсировать в определенной степени, когда изоляционная жидкость протекает.

- План API 53C: Изоляционная жидкость подвергается косвенному давлению средой через резервуар повышения давления, который используется в условиях работы, когда давление среды сильно колеблется.Резервуар для повышения давления - это накопитель поршневого типаИнтегрированная система промывки использует насосное кольцо на уплотнении для обеспечения мощности для автоматического давления на изоляционную жидкость.Система расщепления охлаждает изолирующую жидкость в холодильнике, а затем циркулирует в герметичной камере для охлаждения и промывки., и осуществляет автоматическое давление изоляционной жидкости через ветвь трубы, подключенной к верхней части поршня давления.
